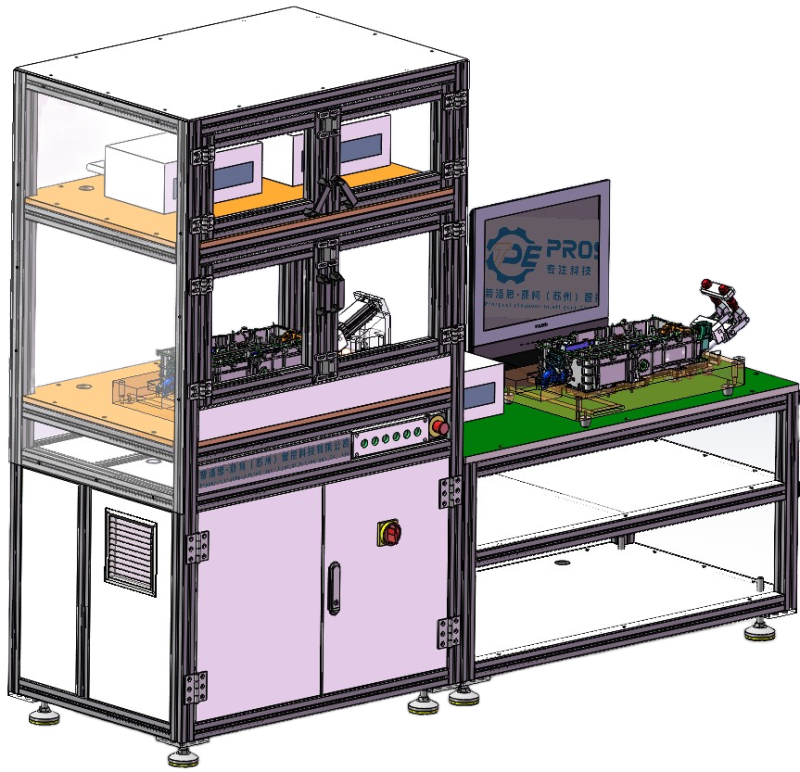

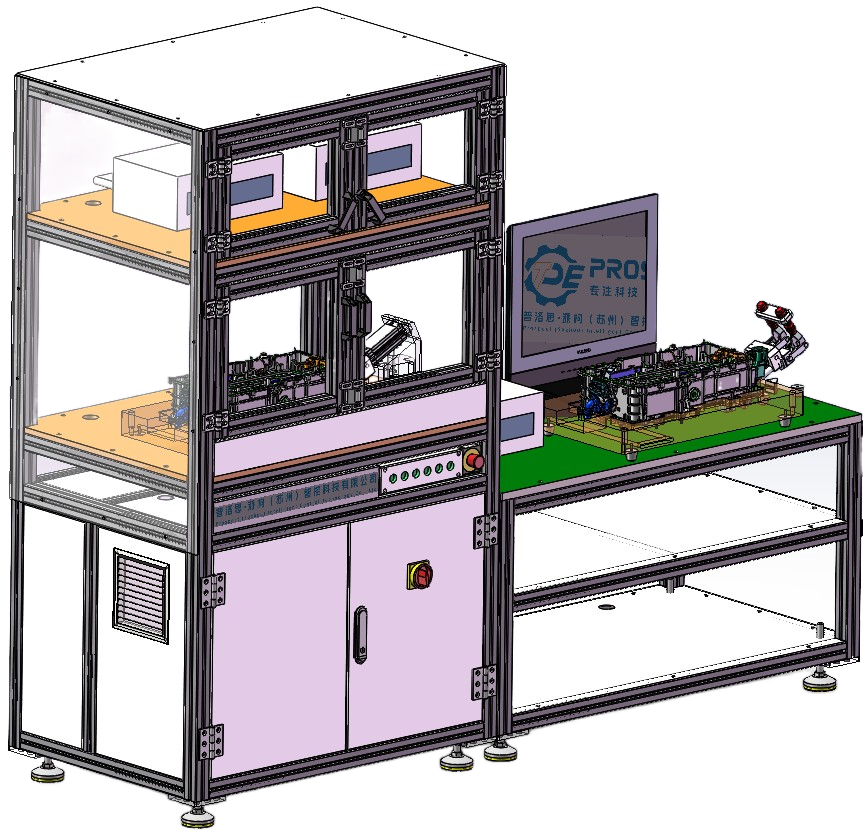

一、設備用途與適用場景

二、測試能力

（一）絕緣測試功能

1. 測試接線適配：支持將被測試件的多個高電壓端子（如3個高電壓端子1/2/3）短路后連接至設備正輸出端子，信號接插件所有信號Pin針（如Pin針4/5/6）與機殼接地點短路后連接至設備負輸出端子，實現等電位測試，模擬實際工作中的絕緣場景。

2. 關鍵測試參數：

1. 額定測試電壓：1000V（±3.5%精度），實際輸出電壓穩定在965V~1035V范圍，確保測試條件精確可控；

2. 絕緣電阻判定閾值：≥5GΩ（涵蓋信號對高電壓側S/C、機殼對高電壓側G/C兩種測試場景）；

3. 阻抗測量精度：Zui小精度≤0.1MΩ，可精確識別絕緣電阻細微變化，避免誤判。

（二）耐壓測試功能

1. 測試回路兼容：與絕緣測試共用標準化接線方式，無需重復調整接線，提升測試效率；

2. 關鍵測試參數：

1. 額定測試電壓：2850V（±3.5%精度），實際輸出電壓波動范圍控制在2749.25V~2950.75V，滿足高電壓耐受測試嚴苛要求；

2. 泄露電流判定閾值：≤500μA（同樣覆蓋S/C、G/C測試場景），可實時監測并精確采集漏電電流，判斷產品是否存在漏電風險；

3. 電壓穩定性控制：非期望輸出電壓變化率（Jue對值）/s，避免電壓突變導致被測試件損壞或測試數據失真，同時防止因電壓波動引發的誤判。

三、設備技術優勢

1. 高精度控制：輸出電壓精度均控制在±3.5%以?xún)?nèi)，阻抗測量Zui小精度達0.1MΩ，無論是電壓輸出還是電阻/電流測量，均具備行業高需求的精確度，保障測試結果的可靠性；

2. 多功能集成：同時集成絕緣測試與耐壓測試兩大功能，無需額外搭配多臺設備，簡化測試流程，降低測試成本，提升檢測效率；

3. 場景化適配：支持多端子短路接線方式，可根據被測試件的高電壓端子、信號Pin針數量靈活調整，適配不同結構產品的測試需求，通用性強；

4. 安全防護設計：針對高電壓測試場景，設備內置電壓穩定控制機制，避免電壓異常波動，同時可配合外部安全防護措施（如測試區域隔離），降低高電壓測試過程中的安全風險。

四、設備應用價值

1. 提前識別產品在絕緣性能、高電壓耐受能力上的缺陷，避免不合格產品流入市場，降低終端使用風險；

2. 基于精確的測試數據，優化產品設計與生產工藝，提升產品整體質量水平；

3. 滿足行業對電氣設備高電壓性能的檢測標準要求，助力產品通過相關認證，增強市場競爭力。
